Beispiele von Gesamtanlagen

Die Anlagen bestehen jeweils aus Verstärker, zwei Hörnern und einer Schnecke. Bis heute habe ich fünf solche Systeme gebaut und vier davon verkauft, Lieferumfang jeweils ein Verstärker, zwei Hörner und eine Schnecke. Das Prinzip ist bei allen gleich, nur gewisse Optionen sind unterschiedlich und bei allen ist das Design den entsprechenden Wohnverhältnissen und kundenwünschen angepasst.

Anlage 5
Anlage 4
Anlage 3
Anlage 2
Anlage 1

Kontakt

Anlage 5

Anlage 5 war für ein Tanztherapie-Studio bestimmt.



Technische Daten

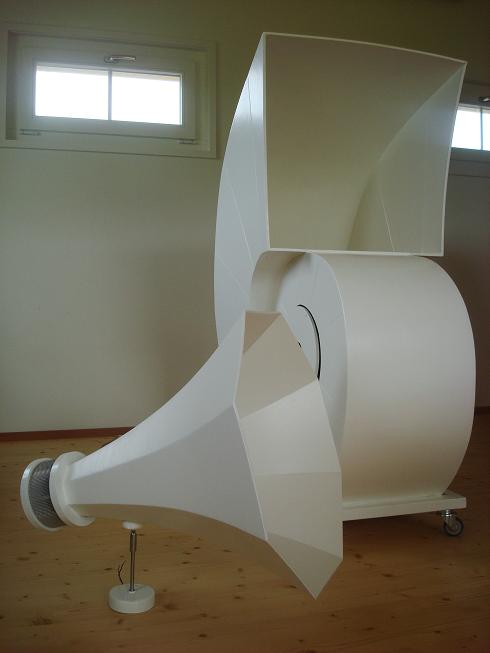

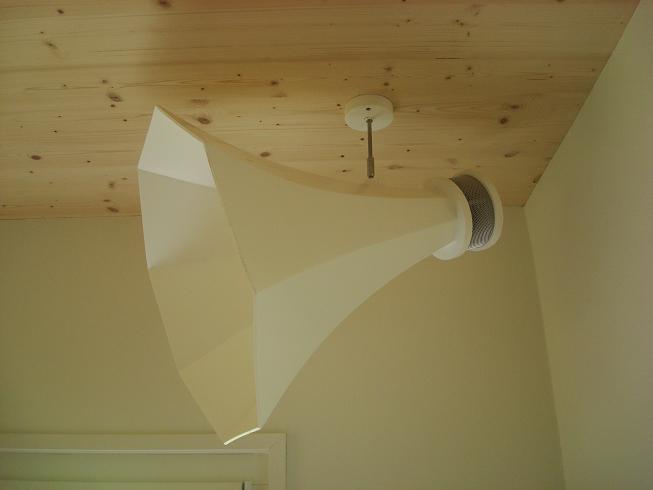

Horn Simtini
Länge 35cm, 8 Ecken, Sperrholz, weiss
für Deckenmontage
Breitbandchassis Fostex F-103-S

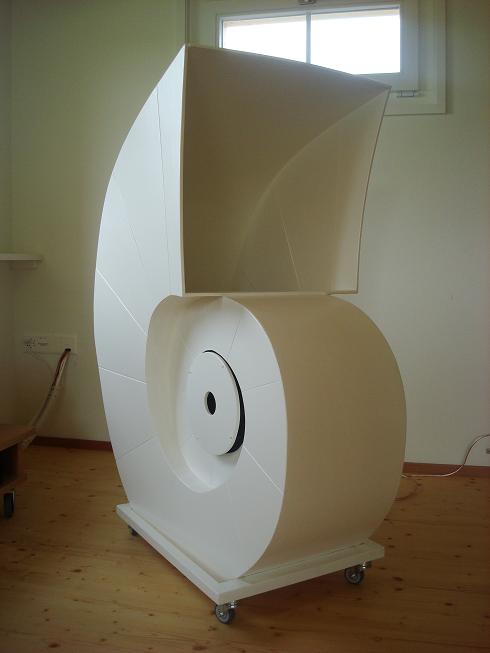

Schnecke Helix
Sperrholz, weiss
Tieftöner

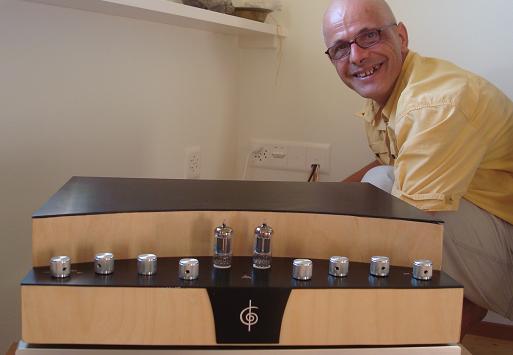

Verstärker
Leistung 3x50W

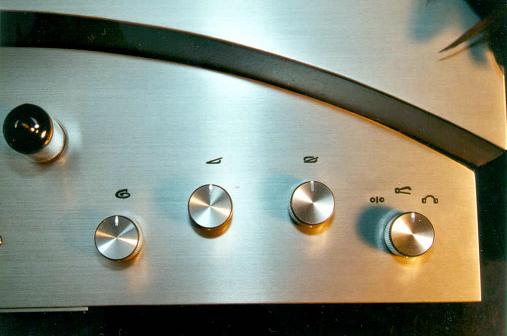

Bedienungselemente: Input-Selector, Höhen- und Tiefenregler, Schneckenlautstärke, Lautstärke, Balance
EIN-AUS, Mute

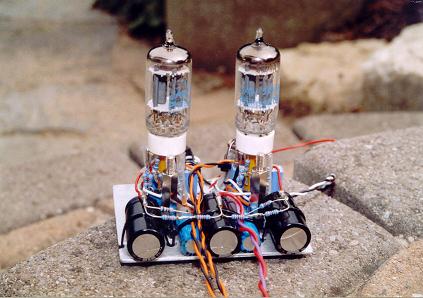

Röhren-Kopfhörerverstärker
Empfindlichkeit (CD,...) 1V
Empfindlichkeit (Phono) 3mV
Impedanz 47kOhm, Chinch, vergoldet, Erdklemme
Lautsprecheranschluss: vergoldete Klemmen
Abmessungen 42x12x30cm

nach oben

Anlage 4

Anlage 4 war für eine nicht allzu grosse Wohnstube konzipiert worden. Sie besteht aus Verstärker, zwei auf Ständern montierten Hörnern und einer Helix. Der Verstärker wurde so klein wie möglich gebaut; er kann verstekct plaziert werden, wdenn alle Bedienungselemente sind auf eine kleines Bedienkästchen geführt.

Technische Daten

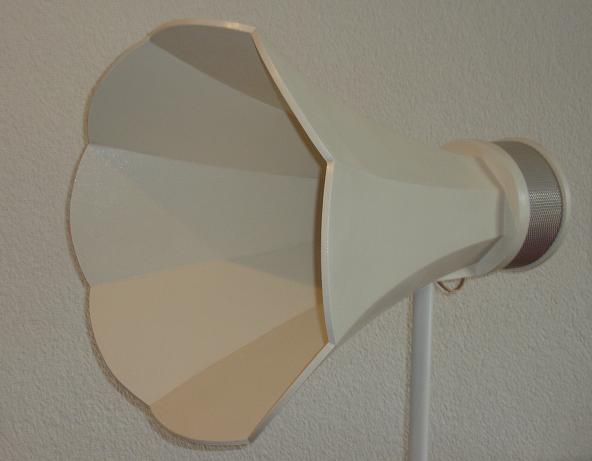

Horn Simtini
Länge 35cm, 8 Ecken, Sperrholz, weiss

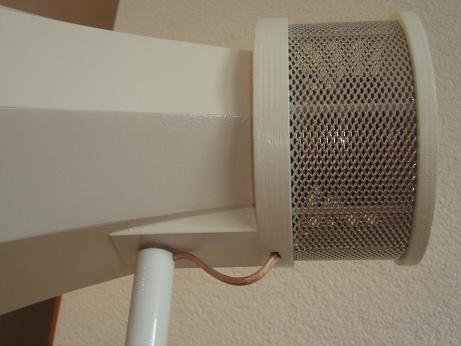

auf Stativrohren und Schiefer-Grundplatte
Breitbandchassis Fostex F-103-S

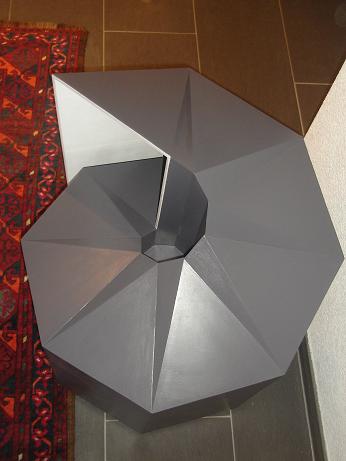

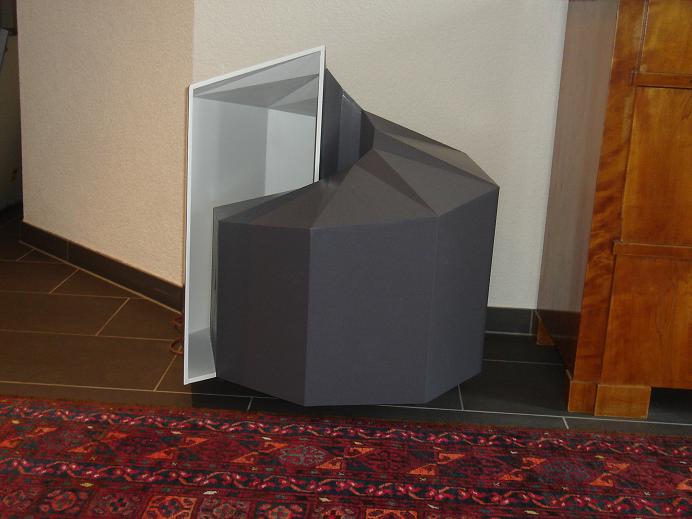

Schnecke Helix
Sperrholz, anthrazit in zwei Tönen
Tieftöner
Verstärker
Leistung 3x50W
Bedienungselemente hinten: Lautstärke für Horn links, Horn rechts, Schnecke
Impedanz 47kOhm, Chinch, vergoldet
Lautsprecheranschluss: vergoldete Klemmen

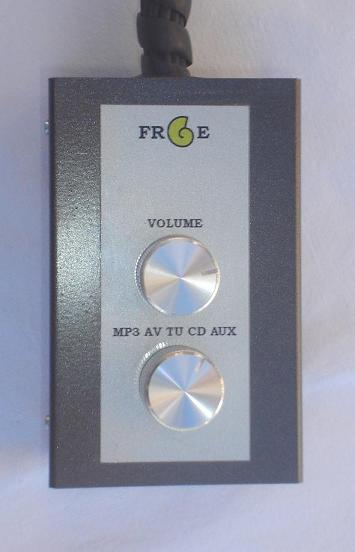

Dazu gehört ein Bedienungskästchen für die Gesamtlautstärke und die Quellenwahl; der Verstärker kann daher versteckt plaziert werden.

nach oben

Anlage 3

Anlage 3 besteht aus Verstärker, Helix-Schnecke und zwei gefalteten und an der Wand montierten Hörner.

Ein normales Horn passt nur in relativ grosse Räume. Wird das Horn "gefaltet", bleibt der äussere Radius etwa gleichgross, aber die Horntiefe wird halbiert. Das Horn wird zu einem sogenannten "back-loaded" Horn: hohe Frequenzren werden direkt von der Membrane in den Hörraum abgestrahlt, die mittleren und tieferen Frequenzen aber von der Membranrückseite nach hinten. Auf dieser Ueberlegung beruht das Lotus-Horn:



Technische Daten
Horn Lotus
Länge 30cm, grösster Durchmesser 30cm, 8 Ecken, gefaltet, Sperrholz
Breitbandchassis Fostex F-103-S
Schnecke Helix
Sperrholz, lindengrün, gelb, innen mit Sand-Farbe
Tieftöner
Verstärker
Leistung 3x50W
Bedienungselemente: Input-Selector, Höhen- und Tiefenregler,
Tube-Clipper, Schneckenlautstärke, Lautstärke, Balance
EIN-AUS, Mute
Kopfhörerbuchse
Empfindlichkeit (CD,...) 1V
Empfindlichkeit (Phono) 3mV
Impedanz 47kOhm, Chinch, vergoldet, Erdklemme
Lautsprecheranschluss: vergoldete Klemmen
Abmessungen 42x12x30cm

nach oben

Anlage 2

Anlage 2 wurde für einen Dirigenten gebaut. Die Schnecke wurde unter dem Flügel in drerWohnstube liegend plaziert.

Simton, 10 Ecken



Technische Daten
Horn Simton
Länge 60cm, grösster Durchmesser 30cm, 10 Ecken, Sperrholz, weiss
Breitbandchassis Fostex F-103-S
Schnecke
Aussenmasse 100cm, Sperrholz
Tieftöner
Verstärker
Leistung 3x50W
Bedienungselemente: Input-Selector, Höhen- und Tiefenregler,
Tube-Clipper, Schneckenlautstärke, Lautstärke, Balance
EIN-AUS, Mute
Kopfhörerbuchse
Empfindlichkeit (CD,...) 1V
Empfindlichkeit (Phono) 3mV
Impedanz 47kOhm, Chinch, vergoldet, Erdklemme
Lautsprecheranschluss: vergoldete Klemmen
Abmessungen 42x12x30cm



nach oben

Anlage 1





Technische Daten

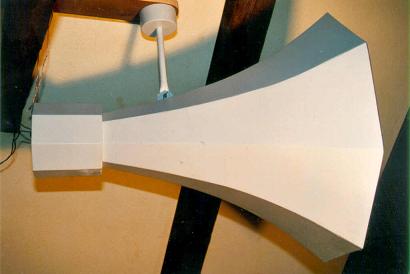

Horn
Länge 60cm, grösster Durchmesser 30cm, 8 Ecken, Sperrholz, innen blau-grau, aussen hellgrau
Breitbandchassis Fostex F-103-S

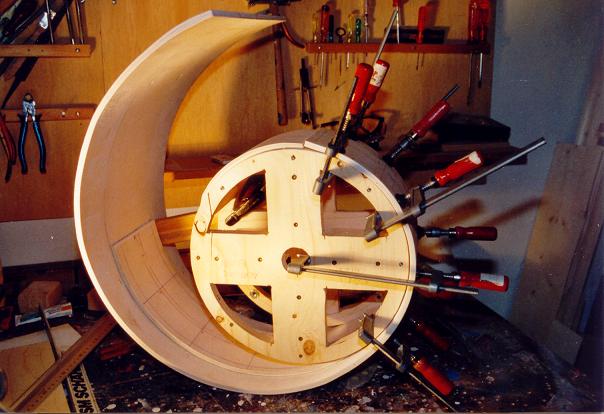

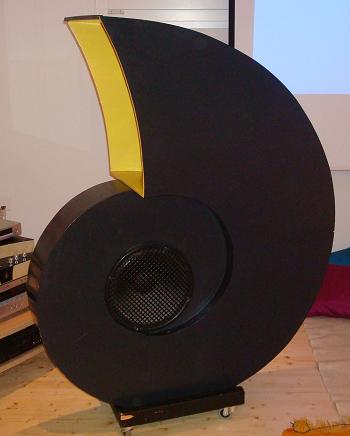

Schnecke
Aussenmasse 100cm, Sperrholz, innen gelb, aussen schwarz
Tieftöner
Verstärker
Leistung 3x50W
Bedienungselemente: Input-Selector, Höhen- und Tiefenregler,
Tube-Clipper, Schneckenlautstärke, Lautstärke, Balance
EIN-AUS, Mute
Empfindlichkeit (CD,...) 1V
Empfindlichkeit (Phono) 3mV
Impedanz 47kOhm, Chinch, vergoldet, Erdklemme
Lautsprecheranschluss: vergoldete Klemmen
Abmessungen 42x12x30cm
